Цвет—ПЕРЛАМУТР БРОНЗА ЭЛЕГАНТ
В корзину
Купить в 1 клик
По согласованию с менеджером
возможен самовывоз;
возможен самовывоз;
Характеристики
Врезка
—
заводская врезка под замок AGB 190 и скрытые петли PD 3000
Покрытие
—
Инновационное эмалевое покрытие
Тип двери
—
Каркасная
Описание

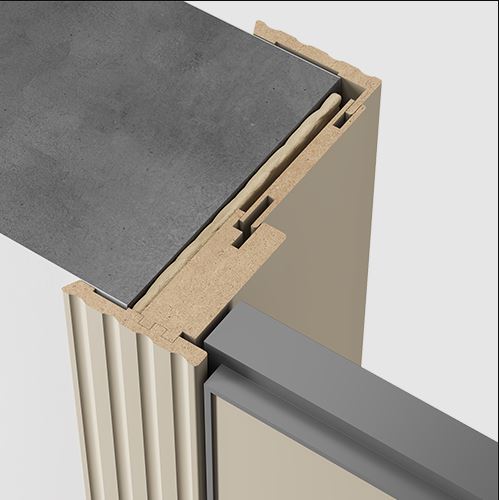

Короб компланарный обратного открывания заказывается с полотнами с алюминиевой кромкой (РЕ.О, РЕ, NE.O, РА, по желанию с сериями SE, VE)
Коробка зарезается под петли PD 3000/Eclipse 3.0. При заказе необходимо указывать в наименовании короба - "PD 3000". Сами петли приобретаются отдельно.
Короб компланарный обратного открывания заказывается с наличниками:
- Наличник внешний прямой компланарный Reverse 10*80*2440
- Наличник внутренний прямой телескоп 10*80*2440
- Добор под размер при необходимости
Коробка зарезается под петли PD 3000/Eclipse 3.0. При заказе необходимо указывать в наименовании короба - "PD 3000". Сами петли приобретаются отдельно.
Короб компланарный обратного открывания заказывается с наличниками:
- Наличник внешний прямой компланарный Reverse 10*80*2440
- Наличник внутренний прямой телескоп 10*80*2440
- Добор под размер при необходимости

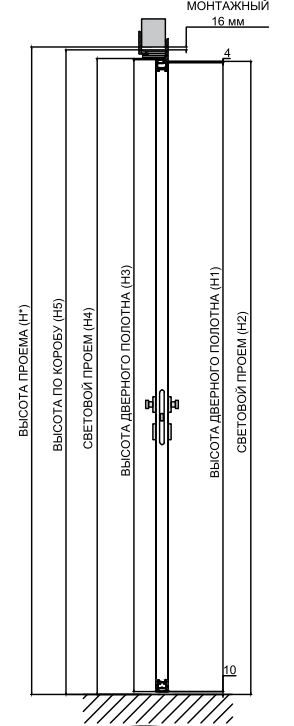

Дверной блок, короб компланар Реверс (44) |
||||||||||||||
 |
|
 |
Рекомендуемая высота проема (Н) |
Высота полотна (Н1) |
Высота светового проема (Н2) |
Высота полотна (Н3) |
Высота светового проема (Н4) |
Высота по коробу (Н5) |
||||||
| 1970 | 1900 | 1914 | 1910 | 1924 | 1954 | |||||||||
|
2070 |
2000 | 2014 | 2010 | 2024 | 2054 | |||||||||
| 2170 | 2100 | 2114 | 2110 | 2124 | 2154 | |||||||||
| 2270 | 2200 | 2214 | 2210 | 2224 | 2254 | |||||||||
| 2370 | 2300 | 2314 | 2310 | 2324 | 2354 | |||||||||
| * С учетом монтажного зазора 16 мм | ||||||||||||||
|
Рекомендуемая ширина проема (L) |
Ширина полотна (L1) |
Ширина полотна (L2) |
Ширина светового проема (L3) |
Ширина светового проема (L4) |
Ширина дверного блока по коробу (L5) |
|||||||||
| 720 | 600 | 620 | 608 | 628 | 688 | |||||||||
| 820 | 700 | 720 | 708 | 728 | 788 | |||||||||
| 920 | 800 | 820 | 808 | 828 | 888 | |||||||||
| 1020 | 900 | 920 | 908 | 928 | 988 | |||||||||
| 1120 | 1000 | 1020 | 1008 | 1028 | 1088 | |||||||||
|
*** С учетом монтажного зазора 16 мм |
||||||||||||||
|
Примечание: Все размеры даны с учетом зазоров: По высоте - 10 мм отступ от чистового пола для свободной работы двери + 4 мм отступ от короба сверху. По ширине - 4 мм отступ от короба слева + 4 мм отступ от короба справа. |
||||||||||||||
 |
||||||||||||||
