- Стойки коробочного блока с комплектацией "Eclipse" (петли 2 шт. скрытые AGB Eclipse) (вертикальные) + наличники 60 мм с двух сторон
- Перемычка коробочного блока (горизонтальная)
|

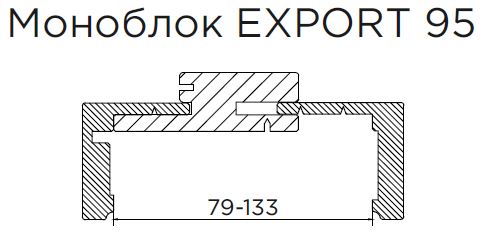

Наличник 60/80 мм МОНОБЛОК EXPORT применяется к серии: U |
|
|
При заказе коробочного блока для серий X, U, N, XN указывается ширина притвора - 36мм. При заказе коробочного блока для серий Z, E, NK, ZN указывается ширина притвора - 44 мм. При заказе вертикальных элементов коробочного блока указывается высота по полотну. При заказе вертикальных и горизонтальных элементов расширителя указываете слово "Экспорт". Стандартная высота до 2100 мм, 2150 мм до 2400 мм - наценка 10%. При заказе горизонтальных элементов коробочного блока указывается ширина по полотну. Стандартная ширина до 1000мм |
||
|
|
|
|
|
|
|
|
||
 |
|
||||
|
|
|||||
|
проема (Н) |
Высота полотна (Н1) |
проема (Н2) |
блока по наличнику (Н3) |
||
|
1950 |
1900 |
1901 |
1976/1996 |
||
|
2050 |
2000 |
2001 |
2076/2096 |
||
|
2150 |
2100 |
2101 |
2176/2196 |
||
|
2250 |
2200 |
2201 |
2276/2296 |
||
|
2350 |
2300 |
2301 |
2376/2396 |
||
|
2450 |
2400 |
2401 |
2476/2496 |
||
|
* С учётом монтажного зазора 21 мм ** С учётом наличника 60/80 мм Примечание: все размеры даны с учетом зазоров: По высоте - 10 мм отступ от чистового пола для свободной работы двери +4 мм отступ от короба сверху. По ширине - 4 мм отступ от короба слева +4 мм отступ от короба справа. |
|||||
|
Рекомендуемая ширина проема (L) |
Ширина полотна (L1) |
Ширина светового проема (L2) |
Внешний размер блока по наличнику (L3) |
Ширина дверного блока по коробу (L4) |
| 680 | 600 | 578 | 728/748 | 638 | |
| 780 | 700 | 678 | 828/848 | 738 | |
| 880 | 800 | 778 | 928/948 | 838 | |
| 980 | 900 | 878 | 1028/1048 | 938 | |
| 1080 | 1000 | 978 | 1128/1148 | 1038 | |
|
* С учётом монтажного зазора 21 мм ** С учётом наличника 60/80 мм |
|||||
